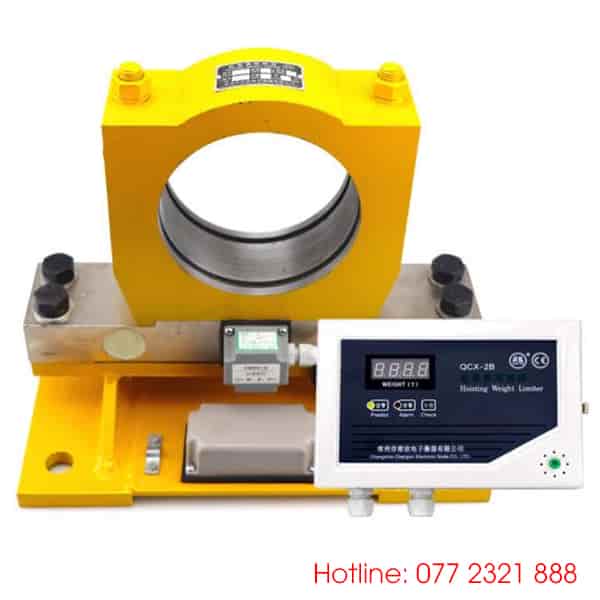

Bộ loadcell cẩu trục QCX

Bộ loadcell cẩu trục QCX

Thông số kỹ thuật bộ giới hạn quá tải cần cẩu QCX

Bộ giới hạn quá tải cần trục QCX là một trong những thiết bị an toàn được sử dụng phổ biến nhất trên cần trục dầm đôi. Thiết bị này được thiết kế để tăng cường an toàn vận hành bằng cách ngăn ngừa quá tải, do đó bảo vệ cả thiết bị và nhân sự. Hệ thống thường bao gồm ba thành phần chính: cảm biến, hộp nối (hộp khuếch đại) và thiết bị điều khiển.
Các tính năng chính

1. Khả năng tương thích cảm biến đa năng:
Thiết bị QCX có thể hoạt động với nhiều loại cảm biến khác nhau và hỗ trợ các chức năng tùy chỉnh không theo tiêu chuẩn để đáp ứng các yêu cầu đa dạng của người dùng.
2. Độ chính xác cao:
Độ chính xác đo lường: ≤5% F.S.
3. Cơ chế cảnh báo và báo động:
Tải 90%: Cảnh báo trước.
Tải 105%: Báo động kích hoạt.
Tải 130%: Kiểm soát ngay lập tức, đưa ra tiếp điểm rơle để ngắt mạch động cơ nâng.
4. Thông số kỹ thuật điện mạnh mẽ:
Công suất rơle: 10A, 380V
Nguồn điện: AC380V hoặc 220V/50Hz
5. Khả năng thích ứng với môi trường:
Nhiệt độ hoạt động: -20℃ đến +60℃
Dung sai độ ẩm: 90% RH
6. Xếp hạng bảo vệ:
Cảm biến: IP65
Thiết bị: IP42
7. Các tính năng tùy chọn:
Giao diện 4-20mA: Để tích hợp liền mạch với các hệ thống bên ngoài.
Màn hình hiển thị lớn: Để tăng khả năng hiển thị dữ liệu vận hành.
Đầu ra điều khiển bổ sung: Để mở rộng chức năng.

Chức năng chính

• Giám sát tải: Hiển thị trọng lượng của tải được nâng theo thời gian thực.
• Hệ thống báo động:
  Cảnh báo bằng hình ảnh và âm thanh về tình trạng quá tải.
  Tự động ngắt mạch động cơ nâng ở ngưỡng tải quan trọng.
• Tăng cường an toàn: Ngăn ngừa hư hỏng thiết bị và tai nạn do quá tải.

Nguyên lý hoạt động

1. Đo trọng lượng:
Khi cần cẩu nâng tải, cảm biến sẽ phát hiện trọng lượng.
Cảm biến chuyển đổi trọng lượng thành tín hiệu điện áp nhỏ.
2. Khuếch đại và xử lý tín hiệu:
Tín hiệu được khuếch đại trong hộp nối và truyền đến thiết bị điều khiển.
Bộ chuyển đổi A/D có độ phân giải cao chuyển đổi tín hiệu được khuếch đại thành định dạng kỹ thuật số.
3. Phân tích dữ liệu:
Bộ vi điều khiển xử lý tín hiệu kỹ thuật số, tính toán trọng lượng và so sánh với công suất định mức.
4. Hành động an toàn:
Nếu trọng lượng đạt 110% công suất định mức, hệ thống sẽ đưa ra tín hiệu tiếp điểm rơle thường đóng.
Tín hiệu này sẽ cắt nguồn điện của động cơ nâng để ngăn chặn hoạt động tiếp theo.
5. Hiển thị và cảnh báo:
Hệ thống hiển thị trọng lượng và kích hoạt báo động (hình ảnh và âm thanh) để cảnh báo trước và tình trạng quá tải.

Ứng dụng bộ giới hạn quá tải cần trục QCX rất cần thiết trong các ngành công nghiệp mà an toàn là yếu tố quan trọng, bao gồm:

• Luyện kim
• Máy móc
• Khai thác
• Đường sắt
• Cảng
• Kho bãi

Khả năng ngăn ngừa quá tải của nó đảm bảo hoạt động hiện đại và an toàn trong các lĩnh vực này.
Kết luận

Bộ giới hạn quá tải cần trục QCX là cơ chế an toàn không thể thiếu cho cần trục dầm đôi. Bằng cách cung cấp khả năng giám sát tải chính xác, báo động đáng tin cậy và ngắt động cơ tự động, nó giảm thiểu rủi ro liên quan đến quá tải và đóng góp đáng kể vào các tiêu chuẩn an toàn công nghiệp hiện đại.

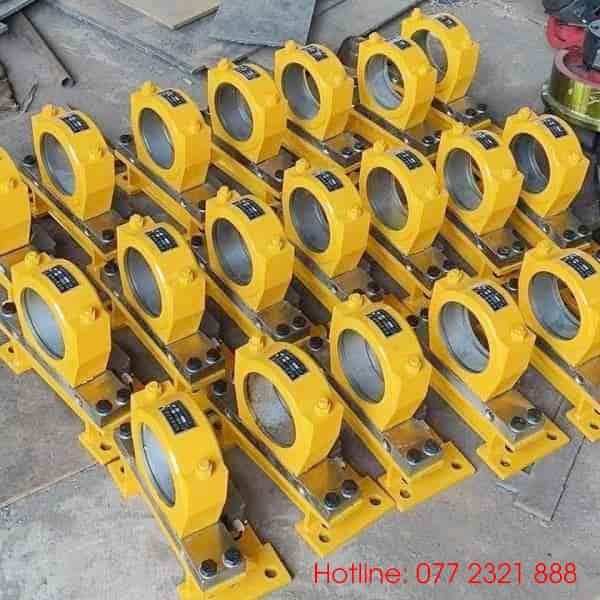

Cảm biến có vỏ trục và đế, kết hợp với các thiết bị loại QCX-M, là dạng bộ giới hạn trọng lượng nâng được sử dụng phổ biến nhất. Kích thước của các sản phẩm tiêu chuẩn được hiển thị trong bảng sau. Ví dụ, mô hình đặt hàng là: “QCX-M 4-20t/170-320”. QCX-MB
